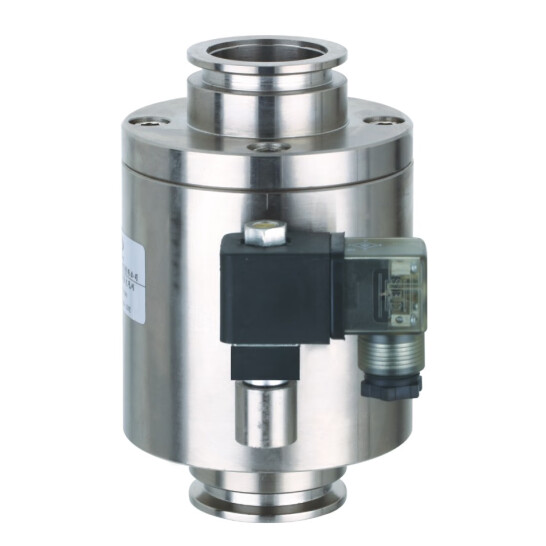

DYC-Q型系列低真空電磁壓差充氣閥是安裝在機械真空泵進氣口上一種新型真空閥。其工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上，當機械真空泵因工作需要突然停電、停止運轉時，該閥利用大氣壓力使閥芯自動關閉，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。
DYC-Q型系列低真空電磁壓差充氣閥適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa) |
105～102 |
|
閥門漏率(Pa.L/S) |
＜6.5x10-2 |
|
介質溫度(℃) |
-25～+40 |
|
開閉時間(S) |
≤3 |
|
電源電壓(V/Hz) |
220/50 |
|
安裝方式 |
垂直 |

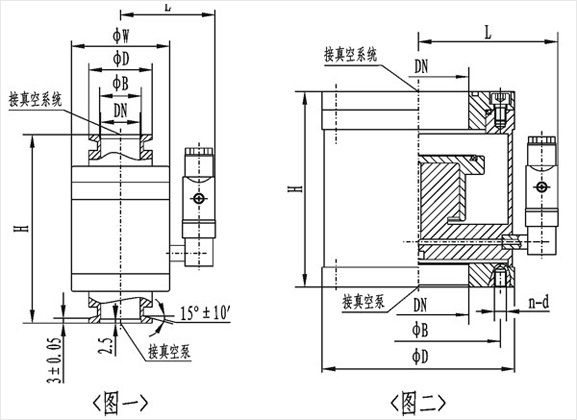

(圖一)連接及外形尺寸(GB4982)
|
型號 |
通徑(DN) |
ΦW |
ΦD |
ΦB |
H |
L |
法蘭標準 |
|
DYC-Q16/KF |
16 |
60 |
30 |
17.2 |
115 |
63 |
GB4982 |
|
DYC-Q25/KF |
25 |
70 |
40 |
26.2 |
130 |
67 |
|
|
DYC-Q40/KF |
40 |
100 |
55 |
41.2 |
160 |
81 |
|
|
DYC-Q50/KF |
50 |
110 |
75 |
52.2 |
195 |
85 |
/ |
(圖二）連接及外形尺寸(GB/T6070)
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
n-d |
法蘭標準 |
|
DYC-Q16 |
16 |
60 |
45 |
75 |
63 |
4-M6 |
GB/T6070 |
|
DYC-Q20 |
20 |
65 |
50 |
80 |
67 |
||
|
DYC-Q25 |
25 |
70 |
55 |
90 |
67 |
||
|
DYC-Q32 |
32 |
90 |
70 |
100 |
75 |
4-M8 |
|
|
DYC-Q40 |
40 |
100 |
80 |
110 |
81 |
||
|
DYC-Q50 |
50 |
110 |
90 |
123 |
85 |
||
|
DYC-Q65 |
65 |
125 |
105 |
147 |
95 |
||
|
DYC-Q80 |
80 |
145 |
125 |
147 |
102 |
||
|
DYC-Q100 |
100 |
165 |
145 |
140 |
112 |
8-M8 |
|
|
DYC-Q125 |
125 |
200 |
175 |
185 |
121 |
8-M10 |
|
|
DYC-Q160 |
160 |
225 |
200 |
210 |
138 |
||
|
DYC-Q200 |
200 |
285 |
260 |
240 |
170 |
12-M10 |
|
|
DYC-Q250 |
250 |
335 |
310 |
285 |
195 |
||
|
DYC-Q320 |
320 |
425 |
395 |
310 |
241 |
12-M12 |
